Запитання і завдання для самоперевірки
Відстань між Києвом і Львовом становить 544 км, між Києвом і Донецьком - 729 км, між Києвом і Дніпропетровськом - 479 км. Зобразіть ці відстані у вигляді ліній у масштабі 1 : 5 000 000. Де застосовують дрібний, а де великий масштаби? Порівняйте такі масштаби: в 1 см - 200 м і в 1 см - 500 км. Який з них більший? Що таке масштаб? Для чого він потрібний?
|
|
| |
|
|
| |
|
План, основні ознаки плану
|
|
| |
|
|
| |
|
Пригадайте
Який вигляд має план вашого помешкання?
|
|
| |
У якому напрямку від вашого будинку розташована школа?
Креслення невеликої ділянки місцевості. План - це зменшене детальне зображення невеликої території, виконане у великому масштабі. На планах у зменшеному вигляді наносять обриси всіх об'єктів зображеної території. Наскільки зменшено зображення на плані, залежить від обраного масштабу. До того ж на плані масштаб однаковий в усіх його частинах, тому місцевість зображують без спотворень. Це й зрозуміло, бо тільки невеликі ділянки земної поверхні можна нанести на площину без урахування її кулястості.
Плани завжди орієнтовані за сторонами горизонту. Основні напрямки північ - південь позначають стрілкою (мал. 28). Спрямована вгору стрілка показує на північ, униз - на південь. Відповідно, схід буде праворуч, а захід - ліворуч.
|
|
| |
|
|
| |
|
Читання і складання плану місцевості. Плани місцевості використовують під час проектування різних споруд, для орієнтування на місцевості, проведення сільськогосподарських робіт, ведення військових дій. Для того аби прочитати план, необхідно насамперед зорієнтувати його за сторонами горизонту.
Користуючись масштабом, можна визначити відстань до потрібних об'єктів, знайти короткий шлях до них, дізнатися, як далеко один від одного та в якому напрямку вони розташовані.
|
|
| |
|
|
| |

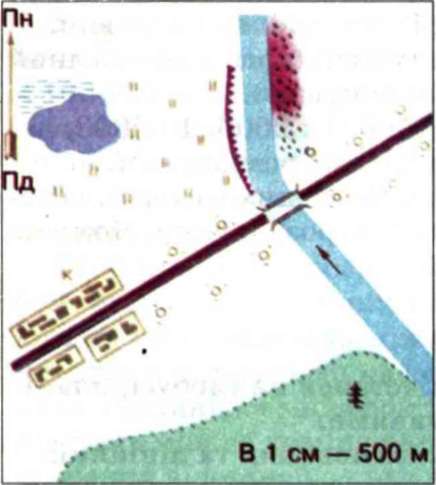

Мал. 28. План місцевості
|
Як без знання букв не можна прочитати книжку, так без знання
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
|
